Sistemas de Sinalização e Orientação
Escopo de fornecimento
- Semáforos de três cores de alerta (vermelho/amarelo/verde) com lâmpada de LED;
- Sirenes intermitentes de alarme sonoro com temporizador com 85dB;
- Sensores de massa ou foto elétrico;
- Botoeiras de comando para operar manualmente as cores do semáforo;
- Circuitos de funcionamento do sistema;
- Fios elétricos;
- Instalação em docas
- Garantia de 12 meses
- Kits de suporte para o sistema de sensores em aço galvanizado proteção IP 65;
Funcionamento

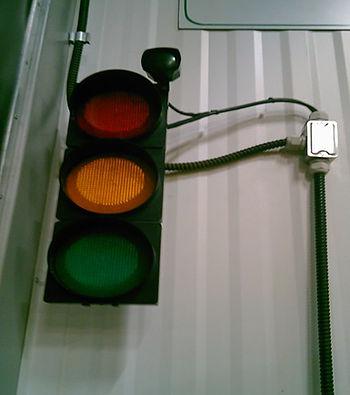

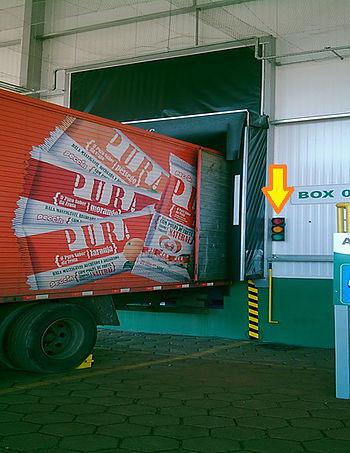

O Kit funcionará da seguinte forma, o semáforo de 3 cores será instalado do lado direito da doca a uma altura de 1.600mm aproximadamente do chão, será afixado na parede da doca por suportes e chumbadores, para que o motorista do caminhão possa ter visão dele pelo retrovisor lado esquerdo (lado do motorista), na marquise superior serão instalados 2 sensores através de suportes, o primeiro sensor terá a função de amarelar o semáforo servindo como aviso de proximidade da doca e o segundo sensor terá a função de acionar a cor vermelha e tocar a sirene que desligará automaticamente, indicando que é o momento de parar o caminhão e no lado interno do galpão será instalado uma botoeira para acionar as cores do semáforo manualmente.
Com a doca liberada o semáforo ficará verde constantemente, indicando ao caminhoneiro que aquela doca esta livre, o caminhão ao encostar na doca quando estiver a uma distância de aproximadamente 1.800mm o sensor acionará a luz amarela, indicando ao motorista que já esta próximo da doca, ao continuar a ré no caminhão e cruzar o segundo sensor que ficará a uma distância aproximada de 500mm da doca, a luz vermelha se acenderá e automaticamente acionará uma sirene que se desligará automaticamente após 10 segundos.
Todo este sistema tem a função de avisar o motorista que ele esta no ponto certo de parada, enquanto o caminhão estiver na doca o semáforo continuará constantemente acesa a luz vermelha, que só voltará a ficar verde quando o operador clicar no botão de finalização ou com a saída do caminhão da doca.
Vale ressaltar que na parte interna do galpão haverá uma botoeira com os comandos manuais de cores que poderão ser utilizados a qualquer momento, e ao ser acionado interrompe imediatamente o circuito automatizado.
